Modernisierung einer Nahwärmezentrale mit UVR16x2

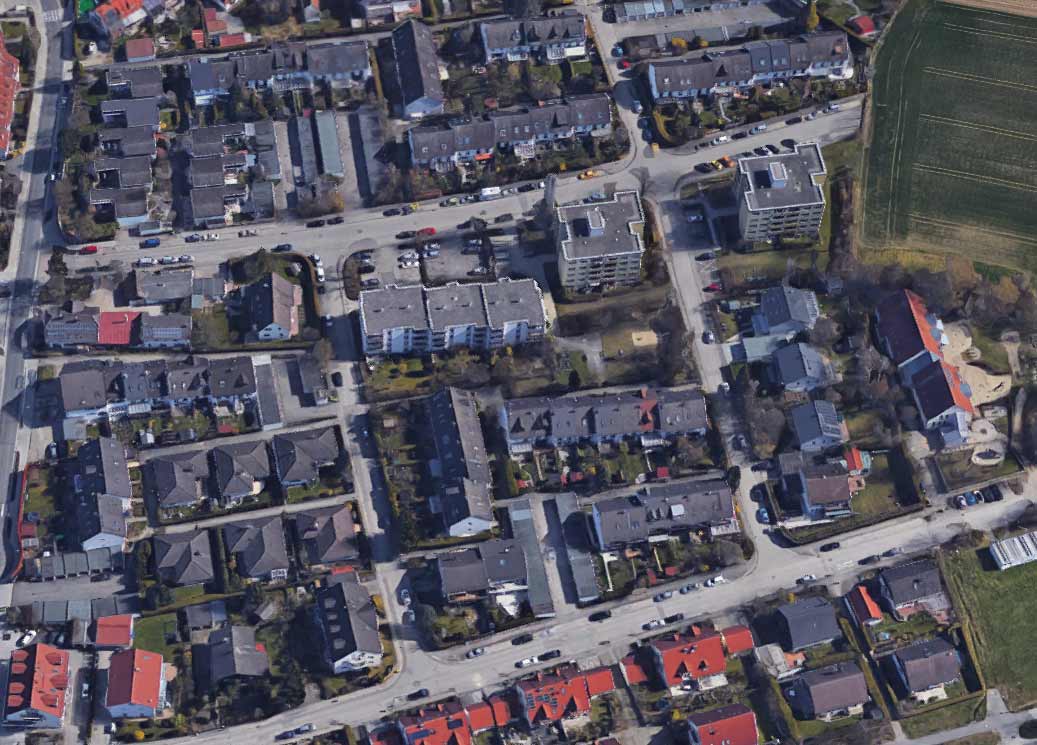

In einer bestehenden Heizungszentrale, die bislang mit dem frei programmierbaren Regler UVR1611 betrieben wurde, versorgt ein 1,2 km langes Nahwärmenetz insgesamt:
98 Einfamilienhäuser
2 Mehrfamilienhäuser mit 63 Wohneinheiten
1 Kindergarten
Drei Gaskessel stellen die zentrale Wärmeerzeugung sicher. Trotz dieser leistungsstarken Infrastruktur fehlten jedoch sowohl ein Schaltplan des Schaltschranks als auch eine technische Dokumentation der bestehenden Regelung – ein Risiko, das sich bereits durch erste Störungen bemerkbar machte.
Ziel: Zukunftssichere Modernisierung und vollständige Dokumentation
Um den langfristig sicheren Betrieb zu gewährleisten, wurde die Entscheidung getroffen, auf den aktuellen Regler UVR16x2 der Technischen Alternative umzusteigen. Gleichzeitig sollte die gesamte Anlage umfassend dokumentiert und die Regelung neu strukturiert werden.
Schritt 1: Bestandsaufnahme und Dokumentation
Im ersten Schritt wurde die bestehende Installation vor Ort analysiert:
Kabelverläufe wurden nachverfolgt, beschriftet und dokumentiert
Es wurde ein neuer, vollständiger Schaltplan der Bestandsanlage erstellt
Schritt 2: Neustrukturierung der Regelung
Anstelle der Übernahme der alten Reglerbelegung wurde bewusst eine neue, strukturierte Belegung erstellt – mit dem Ziel, die Ausfallsicherheit zu erhöhen und die Wartungsfreundlichkeit zu verbessern. Die gesamte Regelungslogik wurde im Vorfeld geplant und als Umbau-Schaltplan ausgearbeitet.
Schritt 3: Umbau im laufenden Betrieb
Der Umbau der Regelung erfolgte ohne Unterbrechung der Wärmeversorgung. Dank der bereits vorhandenen Fernwartung konnten wir im Vorfeld über das Datenlogging analysieren, wie viele Kessel bei bestimmten Außentemperaturen aktiv sein müssen, um eine stabile Netztemperatur zu gewährleisten.
Auf dieser Basis wurde die Umstellung so organisiert, dass kein Wärmeabnehmer Einschränkungen bemerkte – ein nahtloser Übergang im laufenden Betrieb.
Vorteile der neuen Heizungsregelung auf einen Blick:
-
Individuell angepasste Regelungslogik durch freie Programmierung mit UVR16x2
-
Zentrale Fernwartung: Alle Einstellungen können bequem aus der Ferne vorgenommen werden
-
Störmeldungen per E-Mail direkt an den Betreiber
-
Umfangreiche Dokumentation: Schaltplan, Regelungsbeschreibung und Bedienoberfläche
-

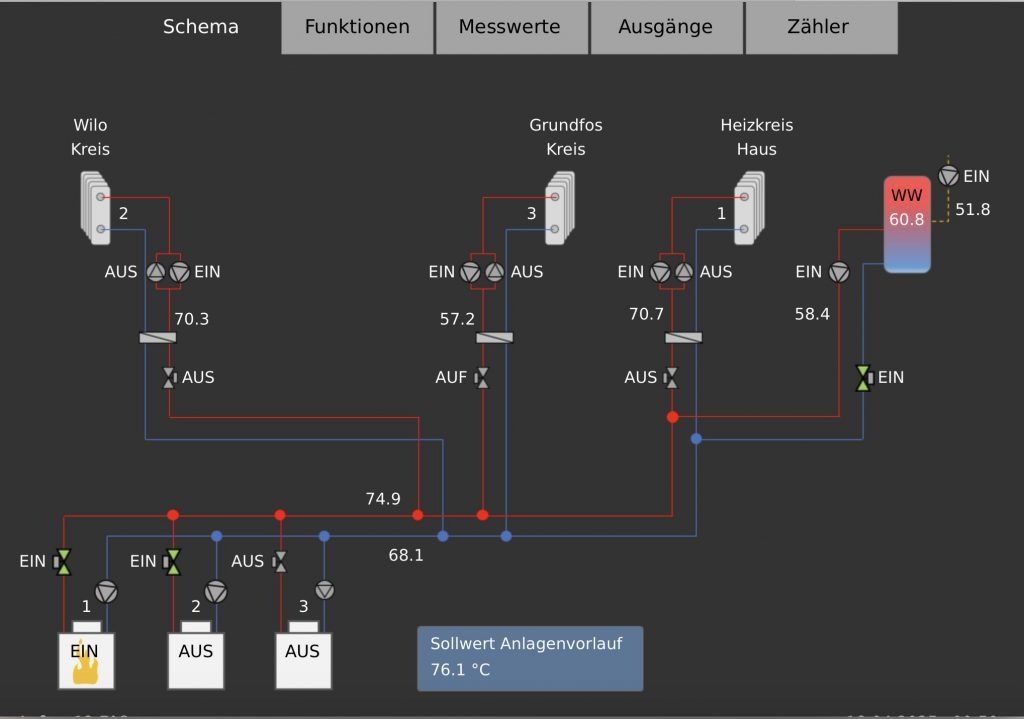

Übersichtliche Benutzeroberfläche mit erweiterten Einstellmöglichkeiten
-
Volle Kontrolle und Optimierung durch Datenlogging
